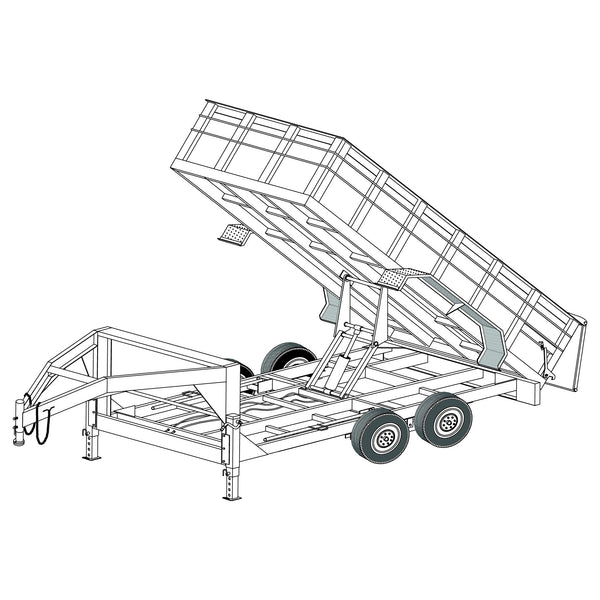

14HDGN - 6'4" x 14' - Plan maestro de bricolaje para remolque de volcado de cuello de cisne de 14K - 27 pasos prácticos con Blueprint

14HDGN - 6'4" x 14' - Plan maestro de bricolaje para remolque de volcado de cuello de cisne de 14K - 27 pasos prácticos con Blueprint

SKU : MP14HDGNPAPER
Precio habitual $50
Precio habitual $49.99 Precio de oferta $50
Oferta Agotado
Tipo de plan:
Opción de equipo:
Ver todos los detalles
  • Product Information
  • Reviews

DESCARGO DE RESPONSABILIDAD DE DERECHOS DE AUTOR:

Ninguna parte de esta publicación puede reproducirse, distribuirse o transmitirse de ninguna forma ni por ningún medio, incluidas fotocopias, grabaciones u otros métodos electrónicos o mecánicos, sin el permiso previo por escrito del editor, excepto en el caso de citas breves incorporadas en reseñas y otros usos no comerciales permitidos por la ley de derechos de autor. Al comprar este producto, el comprador acepta cumplir con este descargo de responsabilidad.

Nivel de dificultad: Intermedio

Especificaciones:

  • Tamaño de la caja: 14'6'4" con 3' de lado
  • Capacidad de la cama: 9+ yardas cúbicas
  • Capacidad bruta: 14,000 libras
  • Peso vacío: 4008 libras
  • Peso de la lengua vacía: 450 libras
  • Marco: rectangular de 2"x6"
  • Borde superior: ángulo de acero, 11 g.

Características:

  • Planos de tamaño completo aprobados y estampados por ingenieros, 24" x 36"
  • Adecuado para tiendas de secundaria y clases de agricultura, industria y aficionados al bricolaje.
  • Lista de cortes detallada con lista completa de materiales y consejos de soldadura
  • Kit de remolque TK personalizado para garantizar que todas las piezas correctas para el plan estén empaquetadas para su conveniencia.

El kit de piezas de remolque diseñado específicamente para este plan está disponible en la opción anterior.

Qué se incluye con el kit de remolque:

  • 2 - Eje de remolque de 7k - Freno eléctrico de 7000lb 8x6.5 1/2 (89/74)
  • 2 - Kit de pernos en U para remolque para ejes de 5200 - 7000 lb (1/2" de diámetro)
  • 1 - Kit de suspensión en tándem de doble ojo para ejes de 3500 a 7000 lb
  • Resorte de ojo doble para remolque de 4 - 6 hojas para ejes de 7000 lb
  • 4 - TWA radial de 16" y 10 capas - ST 235/80R16 - TWA (conjuntos de ruedas de neumáticos) de 8 lengüetas - Color de las ruedas: Acabado plateado/gris
  • 1 - Acoplador de cuello de cisne de 25 k - Redondo ajustable de 25000 lb 2 5/16
  • 2 - Gato para remolque de 12 k con pata abatible - Viento lateral con pasador frontal de 12000 lb
  • 4 - Luz LED S/T/T ovalada roja de 6 pulgadas
  • 2 - Luces ámbar de liquidación 3/4
  • 2 - Luces rojas de liquidación 3/4
  • 4 - Ojal de montaje empotrado para luces ovaladas de 6 pulgadas
  • 4 - Pigtail para luces LED -3 clavijas 10"
  • 1 - Barra de luces de identificación sellada - 3 luces rojas
  • Enchufe de 1 a 7 vías
  • Cable de 2,6 - 6 vías calibre 14 (por 10 pies)
  • 1 - Luz de matrícula rectangular
  • 1 - Kit de separación para remolque de 12 voltios
  • 2 - Cadena de seguridad plateada, forjada de 5/16 x 30" (capacidad de 7,6 k)
  • 2 - Enlaces de seguridad
  • Tiras de cinta reflectante DOT de 14 - 18"
  • 1 - Kit de elevación PH516
    • Conjunto de elevador/polipasto de tijera con cilindro hidráulico (capacidad de 16,000 lb)
    • Soportes de montaje
    • Bisagras de descarga
    • Mangueras y accesorios
    • Brazos de seguridad
    • Bomba hidráulica de doble acción de 12v
    • Control remoto de bomba de 15' (encendido, apagado)
  • 1 - Plano del plan maestro del remolque volcador de cuello de cisne 14HDGN
